1 前言

汽車動力總成，無論是發動機還是電池，都需要將零件工作時吸收的熱量及時散發出去，保證在最適宜的狀態下工作。需要冷卻的總成還有空調系統、選擇性催化還原（SCR）系統、電機系統、緩速器系統等。因此汽車中都存在復雜的冷卻系統，其中的零件通過管路進行連接。冷卻系統管路包括金屬管和軟管，軟管可以采用橡膠管、尼龍管、熱塑性彈性體管或其它塑料管，但是采用橡膠管居多。橡膠管具有良好的彈性，減振性能好，一般采用卡箍連接，維修方便，深受用戶歡迎。但是隨著冷卻系統溫度和壓力提升、用戶使用要求提高等，冷卻膠管質量問題增多，尤其是載貨汽車和客車用戶反饋膠管出現滲漏、膨脹甚至爆裂、脫落等質量問題較多。針對出現的質量問題，進行了大量試驗，找出損壞原因和解決方法，大幅度提升膠管的可靠性和使用壽命。

2 膠管爆裂問題的解決

膠管爆裂會造成冷卻液流失，發動機或其它需冷卻的系統停止工作，汽車無法行駛，用戶提出索賠，造成惡劣影響。

案例1，散熱器膠管爆裂（圖1）。該膠管為重型載貨汽車散熱器膠管，外徑為60 mm，壁厚5 mm，工作壓力最高0.2 MPa，工作溫度最高120℃。膠管的內外橡膠層材料為三元乙丙橡膠（EPDM），增強層為芳綸線繩。對損壞膠管和同批次生產的膠管進行試驗分析。

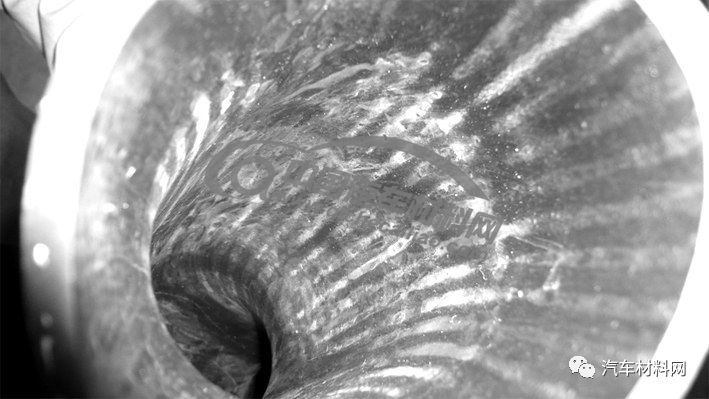

圖1 爆裂的散熱器膠管

首先對同批次新膠管進行壓力試驗。膠管爆破壓力為0.6MPa。一般要求膠管的爆破壓力為工作壓力的3～5倍，才能滿足長期使用要求。按照最高工作壓力0.2MPa計算，膠管爆破壓力為工作壓力的3倍，有一定風險。

對損壞膠管進行分析，膠管爆裂位置為對偶面金屬凸臺位置，金屬凸臺存在尖角，對膠管內壁造成一定磨損，內膠層有損壞的痕跡。內膠層的磨損和開裂，降低了膠管的耐壓性能，造成使用過程中爆裂。

對膠管進行質量改進，將膠管的線繩直徑從800旦提高到1500旦，膠管的爆破壓力從0.6 MPa上升到1.0MPa以上。同時對對偶面的金屬件進行凸臺的倒角加工，凸臺邊緣倒圓角，防止損壞膠管。綜合以上措施，該膠管爆裂問題解決。

案例2，空調冷卻膠管爆裂（圖2）。爆裂的空調冷卻膠管外徑為24 mm，壁厚3.5 mm，長度1.2 m，工作壓力最高0.1MPa，工作溫度最高120℃。膠管的內外橡膠層材料為EPDM橡膠，增強層為聚酯線繩。

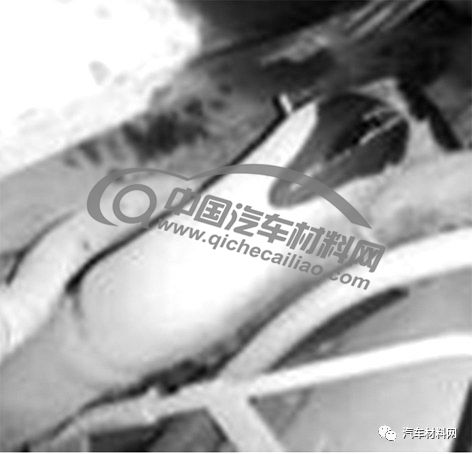

圖2 爆裂的空調冷卻膠管

通過對同批次新膠管進行壓力試驗，膠管爆破壓力為0.8MPa。之后在損壞膠管上截取300 mm未損壞的一段，進行壓力試驗，膠管在0.3 MPa時爆裂。膠管耐壓性能降低的原因為聚酯線繩耐熱性能較差，長期在高溫下使用容易產生老化現象，強度大幅度降低。膠管的耐壓性能，主要取決于增強層，增強材料強度下降，膠管的承壓能力也會下降。

之后對膠管進行質量提升，將增強層由聚酯線繩改為芳綸線繩，提高了線繩的強度和耐熱性能，也提高了膠管的長期耐熱后的承壓性能。

案例3，緩速器冷卻膠管爆裂。緩速器對于經常在山區或丘陵地帶行駛的汽車，能夠使車輛在下長坡時長時間而持續地減低或保持穩定車速并減輕或解除行車制動器的負荷，適用于總質量在5t以上的客車和12t以上的貨車。國外已經有強制性法規規定相關車型必須安裝緩速器，國內用戶也為了安全考慮越來越多地選擇安裝緩速器的車型。緩速器冷卻膠管一般直徑比較大，有些老車型加裝緩速器后空間比較緊張，導致膠管布置出現一些問題，早期爆裂案例比較多。經過失效分析，干涉、磕碰、不匹配等問題逐步解決，膠管損壞逐漸減少。典型案例如圖3。

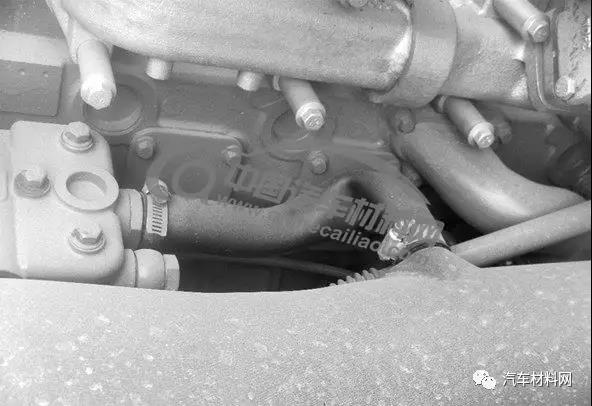

圖3 爆裂的緩速器冷卻膠管

對同批次新膠管進行壓力試驗，膠管爆破壓力為1.2 MPa左右，可以滿足使用要求。膠管損壞件爆裂位置局部膨脹嚴重，但試驗過程中并未發現局部膨脹現象。分析局部膨脹部分橡膠材料，發現石油基油脂的成分存在。膠管內外橡膠層采用EPDM橡膠，EPDM橡膠耐冷卻液、制動液、水等介質性能較好，但耐油性非常差。通過試驗，膠管在機油中浸泡后，體積增加300%，嚴重膨脹，見圖4。

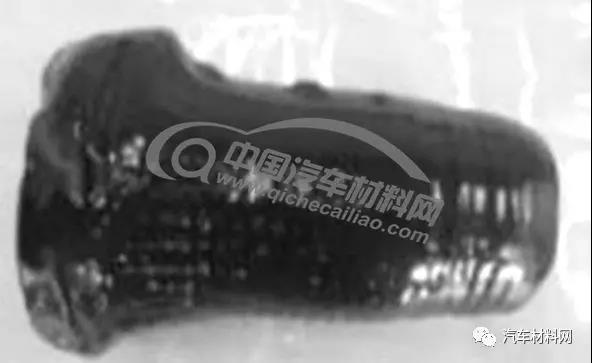

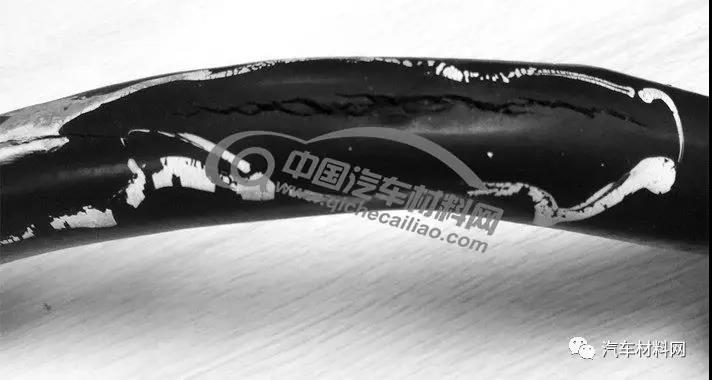

圖4 膠管耐機油膨脹

通過膠管裝車位置分析，膠管上方安裝加機油標尺。司機在查看加機油標尺過程中，機油滴落到膠管上，造成膠管局部溶脹失效，產生爆裂現象。解決措施就是在膠管上增加一層防護層，普通聚丙烯或聚乙烯熱收縮管在高溫下長期使用會產生老化脫落，因此選用尼龍防護層，成本增加較多。因此，新車型設計時，緩速器冷卻膠管的布置避開了容易產生污染的油脂，該問題解決。

膠管產生爆裂的原因還有很多。比如橡膠耐熱性能較差，長期使用產生龜裂，見圖5，也容易使膠管爆裂。膠管配合的金屬件邊緣有尖角毛刺，也會損傷膠管，造成膠管爆裂。如果膠管設計的局部變徑較大，導致局部線繩強度降低，也容易產生爆裂。還有膠管安裝扭曲或彎曲半徑過小，也會降低膠管使用壽命，見圖6。膠管的使用過程中有干涉現象，磨損膠管，也會產生早期損壞。因此深入用戶調查、細致的失效分析、針對性的試驗研究，才能找到膠管損壞的真因，及時解決質量問題。

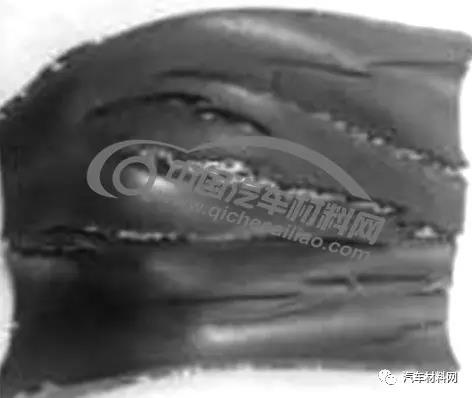

圖5 橡膠耐熱龜裂

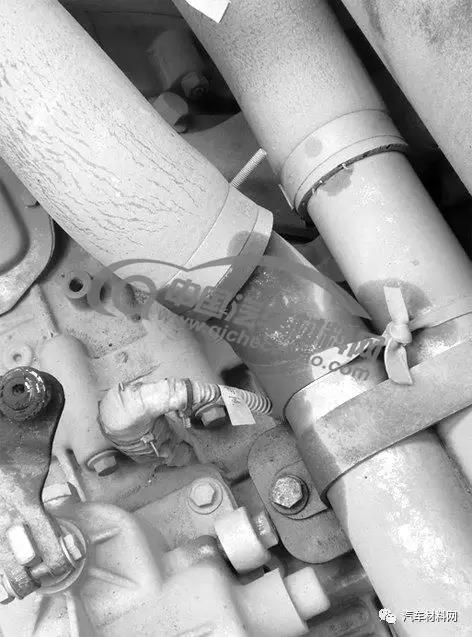

圖6 膠管安裝不當

3 膠管脫落問題的解決

膠管脫落比爆裂影響更為惡劣。而且膠管脫落原因比較復雜，涉及膠管、卡箍、連接的金屬件等。

案例1，配合的金屬件質量問題造成膠管脫落（圖7），存在質量問題的金屬管見圖8。

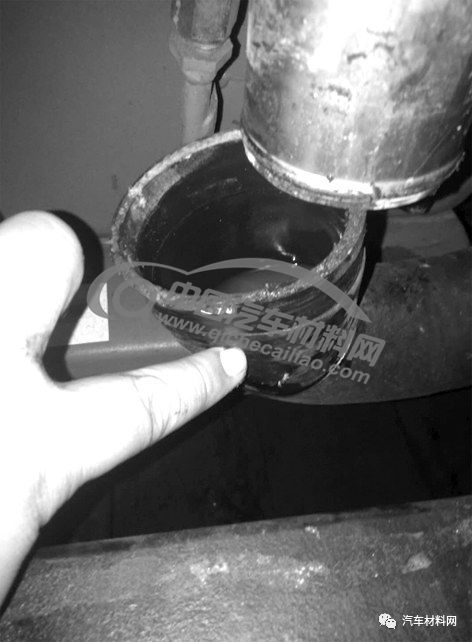

圖7 膠管與金屬管脫落

膠管出現批量脫落現象，首先對膠管進行試驗，沒有發現明顯質量問題。之后對卡箍進行試驗，也沒有質量問題。到裝配現場進行失效分析，發現配合的鋼管質量問題比較嚴重。鋼管上的凸臺高度明顯不夠，甚至沒有形成可以限制膠管移動的凸臺，只是局部變徑，難以滿足膠管的卡接要求。而且鋼管端部存在凸凹不平，容易形成泄漏。

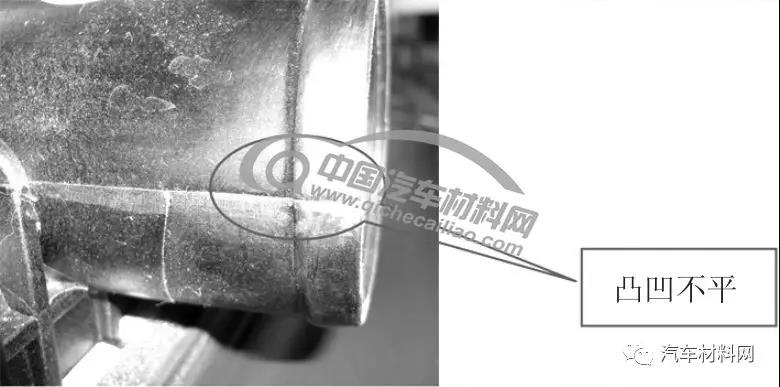

圖8 存在問題的金屬管

鋼管生產廠接到整改通知后，配制了新的加工卡具，加工出符合要求的凸臺，膠管批量脫落問題得到解決。

案例2，膠管的質量問題造成長期使用后脫落。

膠管長期使用后出現脫落，一般有兩方面原因。一方面是橡膠的壓縮永久變形比較大，導致膠管長期壓縮后回彈小，膠管與卡箍之間出現松動，導致脫落。另一方面是膠管與線繩的粘接強度低，在長期振動、脈沖和高溫的使用環境下，膠管出現膨脹，線繩在膠管內部產生收縮，膠管端部強度降低，脫落卡箍。

對出現問題的膠管進行壓縮永久變形試驗，試驗溫度為120℃，時間為24 h，壓縮率為50%，樣品在膠管端部裁切。試驗結果膠管的壓縮永久變形為92%，幾乎不回彈。為了改善膠管的壓縮永久變形性能，對橡膠材料進行改進，主要是改進了硫化體系，從硫磺硫化改為過氧化物硫化，使橡膠的耐高溫性和壓縮回彈性都明顯提升，同時提高了橡膠配方中的含膠率，也選用了回彈性更好的原膠。改進后的橡膠材料擠出膠管，再次進行壓縮永久變形試驗，試驗結果為75%，能夠滿足使用要求。

之后，進行了粘接強度試驗。在常溫、高溫試驗（120℃/96 h）后、耐冷卻液試驗（120℃/120 h）后，分別在膠管上取樣，按GB/T 14905—2009標準裁切8型試樣，進行粘接強度試驗，試驗結果分別為常溫1.6 kN/m、高溫試驗后1.7 kN/m、耐冷卻液試驗后0.8 kN/m。試驗結束后，觀察剝離開的膠管試樣，發現膠管的內膠層和外膠層的橡膠硫化粘接在一起，而芳綸線繩懸浮其中，與橡膠未粘接。所以雖然膠管內外膠層之間有一定的粘接強度，但芳綸線繩可以在一定范圍內活動。芳綸線繩強度很高，伸長率非常低，膠管振動和膨脹過程中，活動的芳綸線繩切割橡膠，不斷擴大活動范圍，從端頭位置抽離，造成膠管的脫落。

EPDM橡膠主要由乙烯和丙烯組成，分子主鏈是不含雙鍵的飽和結構，只在側鏈上含有少量的不飽和雙鍵，因此分子惰性較強，粘接性較差，是一種難粘材料。而芳綸纖維大分子鏈上缺少活性基團，也屬于粘接困難的材料。因此國內很多膠管生產企業對EPDM橡膠和增強的芳綸線繩都不粘接，短時間使用或在低溫靜止條件下使用沒有問題。但是汽車冷卻膠管使用條件惡劣，長期在高溫下承受振動、脈沖等，膠管就會出現脫落等質量問題。解決問題的措施包括芳綸線繩浸漬膠黏劑處理、EPDM橡膠配方考慮粘接問題、在線涂膠等。通過以上措施的落實，芳綸線繩與EPDM橡膠粘接在一起，長期使用可靠性提升，脫落問題也逐漸減少。

引起膠管脫落的原因還有卡箍斷裂或松動、異常受力干涉、裝配扭曲等，比較少見，也容易解決。

4 膠管滲漏問題解決

膠管滲漏是比較常見的質量問題，見圖9，屬于汽車“三漏”質量問題中典型的漏液問題。導致膠管滲漏的原因很多，徹底解決的難度也比較大。

圖9 膠管滲漏

為了解決膠管滲漏問題，設計了PVT（脈沖-振動-高低溫綜合）試驗。根據膠管使用部位不同，脈沖壓力不同，分為200 kPa、250 kPa、300 kPa三檔。試驗溫度高溫為120℃，低溫為-40℃。振動頻率和位移根據實際使用情況有所不同，分為3種情況：以8 mm的振幅和16 mm的總位移、10 Hz的頻率進行振動；以12.5 mm的振幅和25 mm的總位移、0.5 Hz的頻率進行振動；無振動，僅進行脈沖試驗。

針對不同車型、不同部位使用的膠管，分別進行膠管和卡箍的PVT試驗，并在試驗后對膠管和卡箍進行失效分析；如未失效，則進一步進行試驗分析，包括進行爆破試驗、粘接強度試驗等，對比膠管和卡箍性能衰減情況。經過多輪試驗，不但掌握了PVT試驗的試驗方法和關鍵影響因素，而且總結出膠管滲漏的主要原因如下。

a.低溫滲漏，PVT試驗可以模擬低溫實際使用條件下膠管的滲漏情況，試驗過程中多次出現低溫條件下冷卻液從接頭處滲出的情況，一般為微滲漏，試驗溫度恢復高溫后停止?jié)B漏。

橡膠具有一定彈性，在壓縮條件下，利用橡膠的回彈力可以保持一定的密封力。在低溫條件下，橡膠彈性降低，硬度增加，膠管與卡箍之間密封力減少，在振動情況下出現微小縫隙，導致微滲漏。

解決低溫滲漏，一方面應改進橡膠耐低溫性能，增加低溫下的彈性。可以采用低溫壓縮永久變形試驗來測試橡膠低溫壓縮回彈性能，這項試驗需要在低溫環境下進行測試，否則取出試樣，橡膠的回彈性立即恢復，無法模擬低溫環境的實際使用狀況。

另一方面，需改進卡箍性能?？ü咳鐜в幸欢ㄑa償功能，則可以有效避免低溫滲漏?？ü吭诘蜏貤l件下也應保持一定彈性，并保持擰緊力矩不會大規模衰減。

b.高溫滲漏，高溫情況下，橡膠硬度降低，耐壓能力減弱。在壓力的作用下，膠管會產生膨脹，膠管連接部位會受到拉伸力，導致膠管局部收縮并變薄，膠管與卡箍之間密封力降低，導致膠管滲漏。

對膠管進行高溫膨脹率試驗。在130℃高溫下，壓力為0.3 MPa，膠管的膨脹率為15%以下，可以滿足使用要求。如果超過15%，膠管嚴重膨脹，甚至產生局部膨脹，如圖10，就會出現滲漏、爆裂、脫落等質量問題。

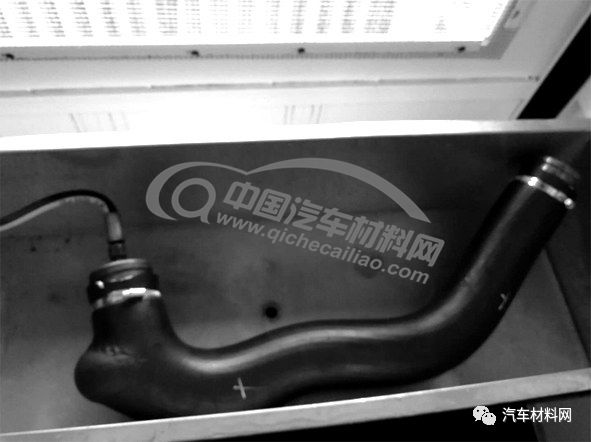

圖10 膠管高溫壓力下局部膨脹

c.膠管回彈性差導致滲漏，膠管在高溫下壓縮回彈性能下降，產生永久變形，如果卡箍不能適當補償膠管的變形量，卡箍和膠管之間的密封力下降，就會產生滲漏。解決措施一方面提高橡膠的高溫下壓縮回彈性能，另一方面采用彈性較好或具有補償結構的卡箍。

d.膠管或連接金屬管局部不平整導致滲漏，膠管的口徑較大并且壁厚較小時，如果硫化工藝控制不好，則容易產生凸楞，見圖11。凸楞使膠管內表面產生凸凹不平，降低了卡箍緊固膠管的橡膠壓縮量，使橡膠與金屬管之間出現縫隙，使用時冷卻液容易從縫隙滲漏。改進擠出和硫化工藝，同時適當增加膠管壁厚，可以避免凸楞產生。

如果膠管配合的金屬管表面存在凸凹不平、劃傷、孔隙等缺陷，也會導致滲漏現象，見圖12。如果金屬管是涂油漆防腐，應采用高溫油漆，否則在高溫使用環境下，油漆脫落，堆積在連接處，也容易導致膠管在連接處滲漏。

圖11 膠管內表面凸楞

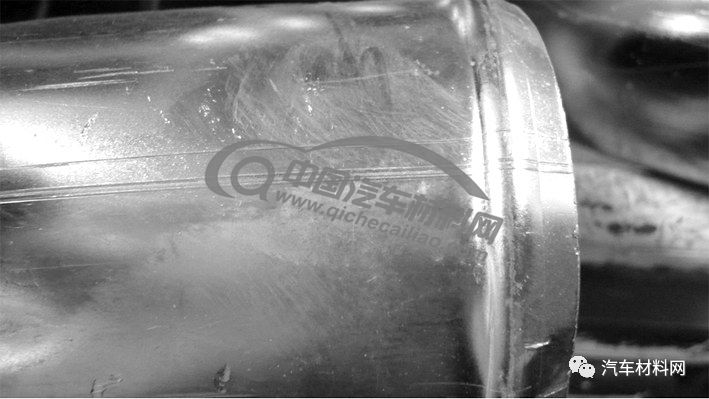

圖12 金屬管劃傷

5.檢測設備

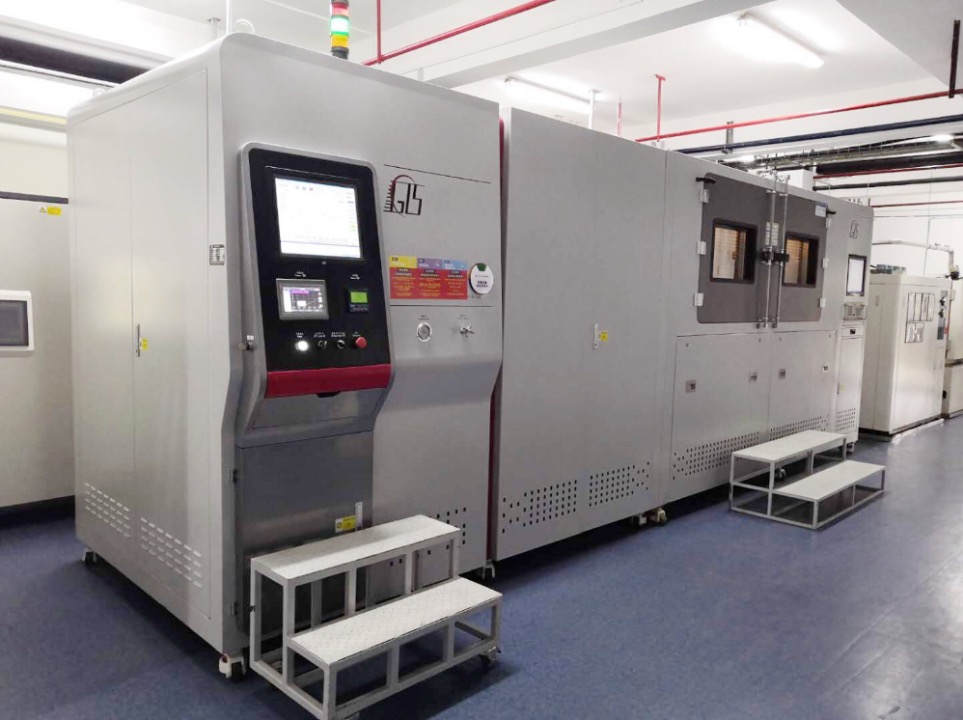

設備名稱：PVT水脈沖試驗臺

該試驗臺可以對管路進行振動加壓試驗、脈沖試驗、PVT（壓力、振動、溫度）綜合測試。試驗臺模擬管路工作的實際工況，將試驗工件并接在一個具有壓力、溫度、流量的封閉式循環回路中。使其達到實際使用的狀態，同時進行振動疲勞壽命檢測，并最終確定其產品的性能。主要部件全部采用的進口優質產品，提高了試驗機使用的壽命。也降低了維修成本。試驗機采用全自動控制，設定好參數以后自動運行，適合無人值守。

適用標準：

FIAT: PF90080 9.3.1/PF90080 9.3.2

NISSAN  Daimler : A2100064099

FORD：WSS-M96D14-A4 §3.18、ES-DG93-8260-AA §3.15§3.20

ESDG93-8C012-AA §3.13 §3.16、ESDG93-18B402-AA §3.11

JLR：TPJLR-03-058

RSM：39-06-008/C §5.2.6/39-06-203

GMW 14785 Coolant Joint Pressure Vibration Temperature (PVT) Cycle Test

菲亞特9.02245

菲亞特PF.90090

福特C-06Hose_ENGINEERING_SPEC_QUICK_CONNECT_ESDG93-18B402-AA_(2015-01-15)

ESDG93-8C012-AA Plastic Hose Spec

ESDG93-8260-AA_RevB_冷卻管工程規范 (1)

大眾TL52361

菲亞特9.02136 01

菲亞特9.02136_0

菲亞特DBL 6254 2005

菲亞特MS-EA-121 (2)

福特WSE-M96D34-A1(A4)對(位)芳香族纖維增強

福特WSE-M96D38-A1(A4)冷卻劑，直管，異形管或支管

冷卻軟管MG.RES.22.RU.17

路虎EPDM technology agreemen

路虎TPJLR-03-017

馬自達MES PA 15185A

三菱ES-X 60032內增強層橡膠軟管-用于水線

三菱ES-X25020 零件標準 散熱器軟管

上汽SMTC 5 320 001 冷卻系統用三元乙丙橡膠（EPDM）密封件材料要求(20130531)

上汽SMTC 5 320 003 冷卻系統用EPDM膠管材料要求(20130531)

上汽SMTC 9 313 001 冷卻液管路(20150425)

通用GM6278M耐發動機冷卻液軟管

沃爾沃31813157 冷卻系統用塑料軟管

沃爾沃8888162947橡膠軟管，冷卻系統

通用GMW16295-2015

GB/T 18948內燃機冷卻系統用橡膠軟管和純膠管規范等；

試驗參數

試驗介質：水-乙二醇混合溶液，防凍液等；

試驗壓力：1~12bar(可任意設定）

試驗頻率：0.05- 2Hz，自動控制；

脈沖波形：正弦波、三角波、梯形波、類似方波、直線波等；

流量范圍：12～120L/min，可調節；

介質溫度：-40~150℃±2℃，交變非線性控制；

環境溫度：-45 ~ 180℃±2℃，交變線性控制；

最大測試件數：1～8件；

XYZ三軸振動：頻率范圍0~20Hz，振幅：0~±50mm可調；

電磁振動：垂直方向，頻率3～2000Hz，P-P位移51mm。

6 總結

液壓冷卻是汽車關鍵發熱部件冷卻的主要方式。冷卻管路中的膠管是承受高溫高壓和振動的薄弱環節，容易出現質量問題。完善質量管理體系，制定針對性的標準，合理選用材料和工藝，合理設計和安裝使用，才能徹底解決質量問題。
